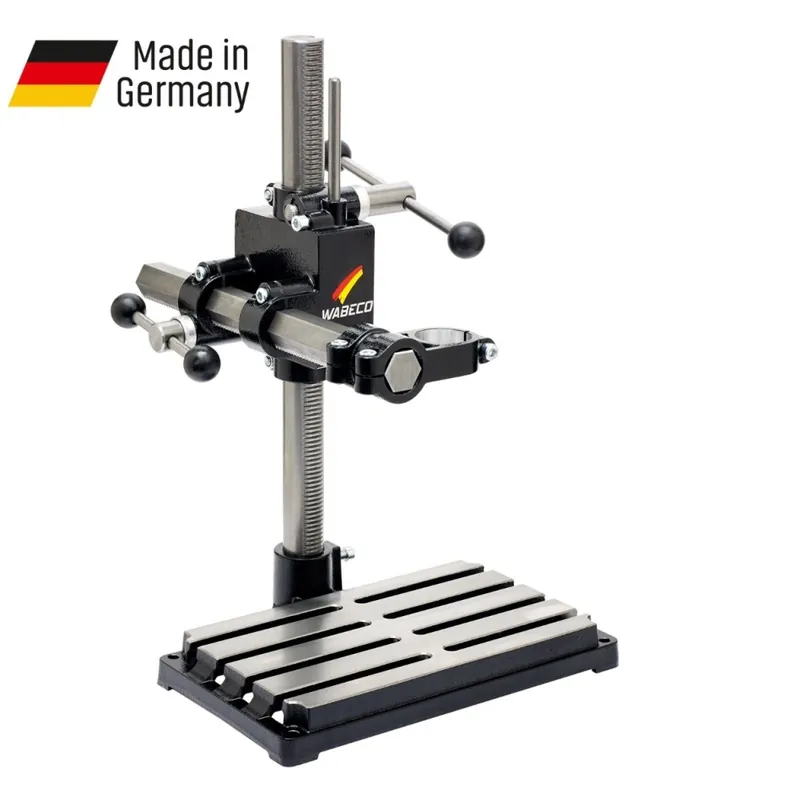

Wabeco 24400 BF1240 Support de perceuse

Support de perceuse Wabeco 24400 BF1240

« PERÇAGE – FRAISAGE – TOURNAGE – TOURNAGE ».

Caractéristiques

Unique : avec un deuxième arbre d’entrée pour les travaux de forage et de fraisage verticaux et horizontaux

Robuste : la colonne en acier de la plaque de base peut être tournée à 360° et bloquée dans n’importe quelle position, ce qui permet de travailler de tous les côtés et d’usiner des pièces de grande taille.

Gain de place : alternative flexible et peu encombrante aux perceuses à banc, à colonne et à pilier

Domaine d’application : perçage, fraisage, tournage et décolletage pour l’usinage des métaux, le travail du bois et la transformation des matières plastiques.

Perçage et fraisage précis : placement précis des outils sur les pièces à usiner

Zone de travail : Course de l’axe Z 250 mm : Course de l’axe Y 175 mm

Colonne en acier massif : rotative sur 360°, hauteur totale 500 mm, dentelée Ø 35 mm

Flèche hexagonale en acier : longueur totale 350 mm, denture 30 mm

Porte-machine : pivotant sur 360° avec blocage tous les 15°, pour accueillir les unités d’entraînement avec Euronorm Ø 43 mm, les opérations de tournage peuvent également être effectuées avec le porte-machine pivoté.

Plaque de fond : fraisée en fonte grise 300 x 180 mm, avec des rainures en T, ce qui permet un serrage flexible et stable de la pièce. 4 rainures en T pour rainures en T de 10 mm ou boulons hexagonaux M10

Butée de profondeur et ressort de rappel : pour percer les pièces à une profondeur toujours identique

Zwaar, robuust ontwerp: Poids sans emballage 14,1 kg

Caractéristiques techniques

Déplacement vertical de l’axe Z 250 mm

Course de perçage verticale avec ressort de rappel 55 mm

Course transversale de l’axe Y 175 mm

Hauteur totale 500 mm

dentelé Ø 35 mm

Rotation sur 360° Oui

Longueur totale de la rampe en acier 350 mm

Admission Euronorm Ø 43 mm ?

Pivotement sur 360° avec verrouillage tous les 15° Oui

Plaque de fond en fonte grise 300 x 180 mm

Nombre de rainures 4

Largeur des rainures pour rainures en T de 10 mm ou M10

Poids sans emballage 14,1 kg
