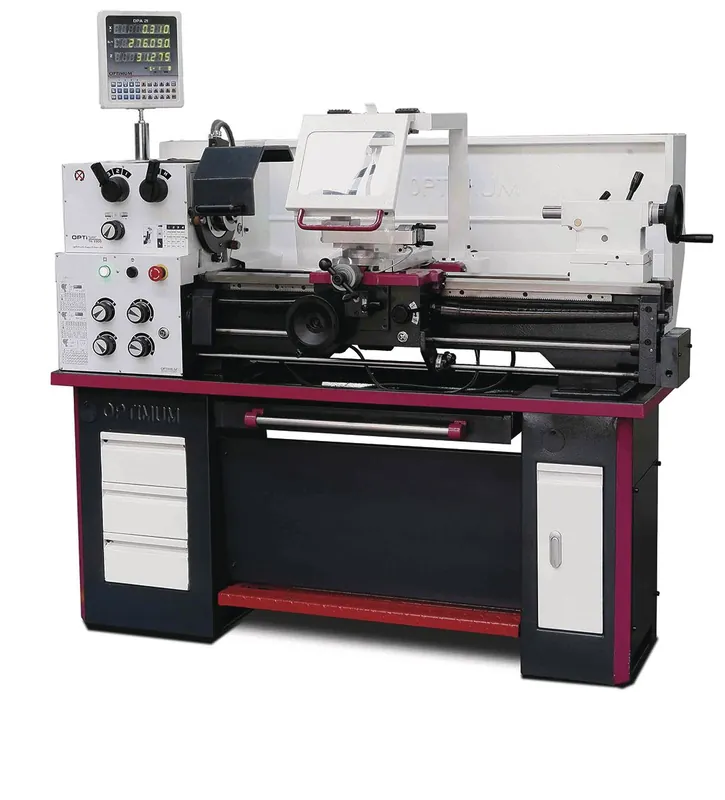

Optimum 713402040 Tour Optiturn TH3309D 400 Volt

Optiturn TH3309 Tour 400 Volt

Tour à ardoise et arbre d’alimentation entièrement équipé avec transmission à l’huile.

Version TH3309D avec affichage digital de position DPA21 sur 3 axes.

Grand passage ø 38 mm, broche de verrouillage 4

Avec un moteur puissant de 1,5 kW.

Pont de lit amovible pour le tournage de grands diamètres

Éclairage des machines par LED

TH3309D et TH3309V avec affichage numérique monté sur 3 axes

Guides de lit à prisme trempés par induction et rectifiés avec précision

Concentricité garantie du nez de la broche meilleure que 0,015 mm

Composants électriques de Siemens ou Schneider

Tous les guides sont réglables avec des clés

Finition élevée et précise

Entraînement d’alimentation à engrenages arrondis, fonctionnant dans un bain d’huile.

TH3309D et TH3309V avec afficheur numérique DPA21 monté sur 3 axes – Clavier à membrane convivial, protégé contre les projections d’eau, fermé et sans brillance – Capteur inclus pour la détection de la vitesse des broches – Très grande précision de travail – Réduction substantielle du temps de production – Taux d’erreur réduit – Affichage : axe X, Y / Z0, Z avec 8 chiffres LED (signe du premier chiffre)

Convient pour : Pour le tournage de surfaces, le tournage longitudinal et transversal, le chanfreinage, le tournage de cônes et le filetage Pour les ateliers à domicile, les ateliers de tournage de tambours de frein, les centres de formation et les écoles, la maintenance générale, R

Capacités : Hauteur du centre : 156 mm Longueur du centre : 910 mm Alésage de la broche : 38 mm

Déscription de sécurité : Arrêt d’urgence séparé ; bouton de démarrage et d’arrêt séparé Tension à vide ; boutons de commande basse tension 24V Microrupteurs dans la boîte de vitesses et la protection du mandrin Paroi de boue et bac à copeaux ; grande protection du ciseau avec éclairage LED Protection de la broche ; frein d’arrêt d’urgence actionné par le pied

Caractéristiques techniques

Tension V 3×400

Puissance du moteur kW 1,5

Hauteur du centre mm 156

Entraxe mm 910

Diamètre de rotation au-dessus du lit mm 350

Diamètre de rotation au-dessus de la glissière mm 196

Diamètre de tournage sans pont de lit mm 430

Longueur de tournage dans le pont du lit mm 230

Largeur du lit mm 181

Nombre de vitesses 8

Vitesse de la broche min-1 60-2000

Spilkonus MK 5

Broche à came DIN55029 D1-4

Alésage de la broche mm 38

Avance longitudinale mm/O 0,052-1,592

Avance transversale mm/O 0.014-0580

Coupe-fil métrique M 0.4-7

Coupe-fil pouce Gg/1″ 56-4

Distance de déplacement de la glissière du ciseau mm 98

Course du chariot transversal mm 164

Hauteur du porte-burin mm 16×16

Tête détachable Konus MK 3

Tête libre mm 110

Poids kg 430,00

Dimensions (l x l x h) mm 1.635x745x1.590

Livrasion standard

Manchon de réduction MK5 – MK3

2 Centres fixes MK3

Lunettes fixes avec ouvertures de 19-70 mm

Lunettes de poursuite avec ouverture de 16-50 mm

Porte-couteau quadruple

Coupe-fil

Jeu de roues de rechange

Touches de commande

Protocole d’échantillonnage

Manuel en néerlandais, inscriptions, marquage CE et certificat CE conformément à la directive Machines 2006/42/CE, à la directive Basse tension 2014/35/UE et à la directive CEM 2014/30/UE.

L’image peut différer.
