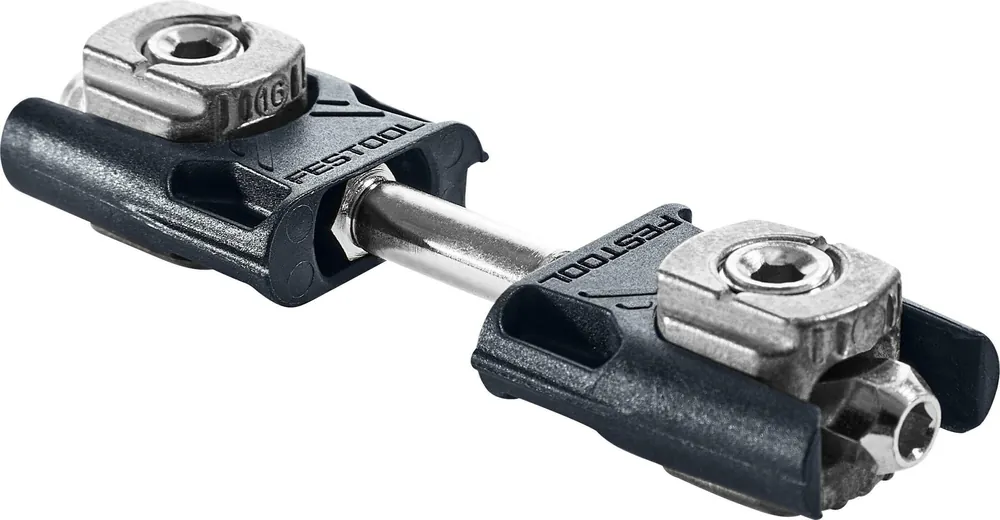

Festool Accessoires 203169 Set d‘‘assemblage pour panneaux MSV-LR32 D8/25

Intelligent, le système DOMINO permet un positionnement très simple et précis des assemblages, et rend ainsi totalement superflu le recours à des butées et aides au positionnement supplémentaires

Pour un travail efficace et rapide

La grande course de serrage et les longs boulons des pièces d »assemblage facilitent considérablement l »assemblage des meubles

Le montage d »armoires, y compris par une seule personne, ne pose plus aucun problème

Les éléments de ferrure montés à fleur protègent les différentes parties du meuble contre les rayures

La ferrure permet de compenser sans problème des tolérances de fraisage et de découpe atteignant jusqu »à 1,4 mm

Les nouveaux sets d »assemblage amovibles DOMINO sont idéaux pour une épaisseur de panneau de 18 à 28 mm

Pour 25 assemblages sur cloison centrale avec la DF 500 et des trous de piste perforée

Gabarit de perçage nécessaire au perçage de surface sur la ferrure d »assemblage DOMINO D8 mm

Le DOMINO / la pièce d »assemblage LR 32 LR 32 D8/25 se place dans un trou traversant de piste perforée 5 mm de la cloison latérale de l »armoire et dans l »étagère au moyen de la fraiseuse DOMINO DF 500

Le positionnement des nouveaux tenons DOMINO amovibles est simple et précis en angle, sur panneau central ou entre pistes perforée

Grâce à sa grande compensation des tolérances et sa stabilité élevée, les tenons DOMINO amovibles sont conçus pour des assemblages solides et démontables

Permet de monter et démonter rapidement les meubles de manière simple que ce soit à l »atelier ou chez les clients

La fraiseuse DOMINO DF 500 permet de procéder comme d »ordinaire à tous les assemblages de manière simple et rapide – sans appareil spécial supplémentaire

La fraiseuse DOMINO DF 500 permet de réaliser tous les assemblages de manière simple et rapide

Impossible de réaliser plus facilement un assemblage d »angle démontable

Le gabarit de perçage utilisable avec aspiration indique la position exacte du trou à percer ainsi que la profondeur de perçage correcte, et garantit ainsi un travail de parfaite qualité

Grâce aux goupilles de serrage métalliques reliées, l »assemblage atteint la rigidité optimale et garantit une grande solidité au niveau de la cloison centrale

La pièce d »assemblage sur cloison centrale DOMINO permet de relier une piste perforée de 32 trous et deux étagères à la même hauteur

La ferrure se visse directement dans le trou de 5 mm de la piste perforée

Les étagères peuvent ensuite être installées comme d »ordinaire avec un trou de fraisage DOMINO

Les pièces d »assemblage conviennent à toutes les épaisseurs comprises entre 18 et 28 mm

Caractéristiques techniques

Ferrure d »assemblage (fraisage DOMINO 8 mm) : D8

Diamètre de perçage pour boulons Euro : 5,00 mm

Profondeur de fraise DOMINO pour fond : 28,00 mm

Diamètre de perçage dans le fond : 15,00 mm

Épaisseur de panneau : 18 28 mm

‘
