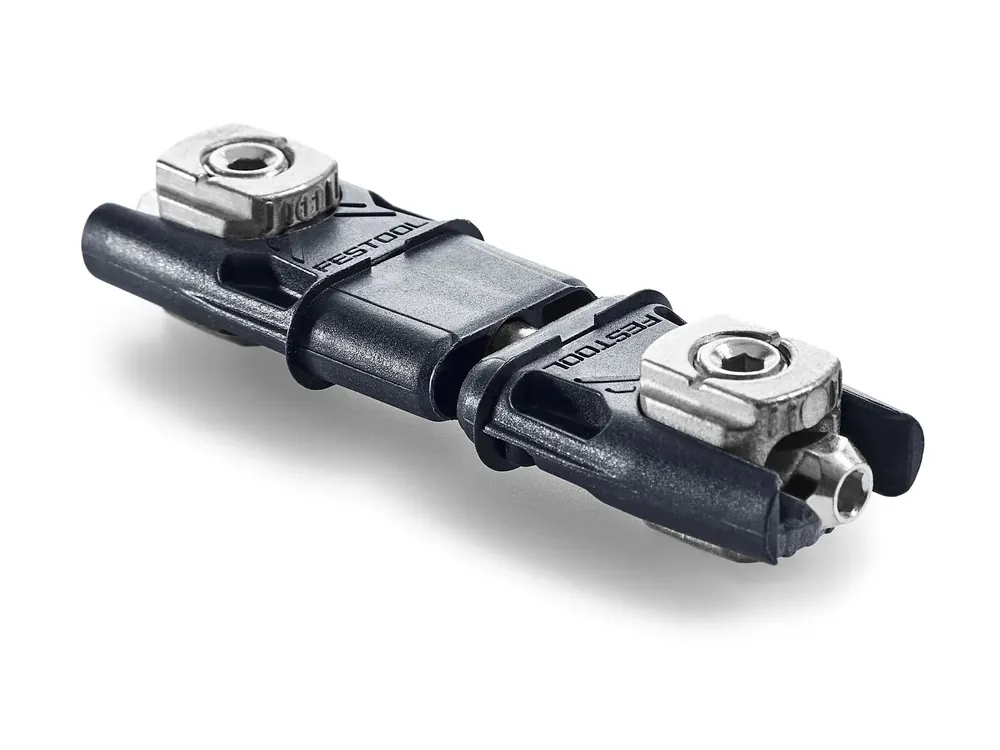

Festool Accessoires 203167 Set d‘‘assemblage pour panneaux MSV D8/25

Festool 203167 Set d »assemblage pour panneaux MSV D8/25

Intelligent, le système DOMINO permet un positionnement très simple et précis des assemblages, et rend ainsi totalement superflu le recours à des butées et aides au positionnement supplémentaires

Pour un travail efficace et rapide

La grande course de serrage et les longs boulons des pièces d »assemblage facilitent considérablement l »assemblage des meubles

Le montage d »armoires, y compris par une seule personne, ne pose plus aucun problème

Les éléments de ferrure montés à fleur protègent les différentes parties du meuble contre les rayures

La ferrure permet de compenser sans problème des tolérances de fraisage et de découpe atteignant jusqu »à 1,4 mm

Les nouveaux sets d »assemblage amovibles DOMINO sont idéaux pour une épaisseur de panneau de 18 à 28 mm

Pour 25 assemblages sur cloison centrale avec la DF 500

Gabarit de perçage nécessaire au perçage de surface sur la ferrure d »assemblage DOMINO D8 mm

Le DOMINO / la pièce d »assemblage DOMINO MSV D8/25 se place dans la cloison latérale de l »armoire tout comme dans l »étagère fond au moyen de la fraiseuse DOMINO DF 500

Le positionnement des nouveaux tenons DOMINO amovibles est simple et précis en angle, sur panneau central ou entre pistes perforée

Grâce à sa grande compensation des tolérances et sa stabilité élevée, les tenons DOMINO amovibles sont conçus pour des assemblages solides et démontables

Permet de monter et démonter rapidement les meubles de manière simple que ce soit à l »atelier ou chez les clients

La fraiseuse DOMINO DF 500 permet de procéder comme d »ordinaire à tous les assemblages de manière simple et rapide – sans appareil spécial supplémentaire

La fraiseuse DOMINO DF 500 permet de réaliser tous les assemblages de manière simple et rapide

Impossible de réaliser plus facilement un assemblage d »angle démontable

Le gabarit de perçage utilisable avec aspiration indique la position exacte du trou à percer ainsi que la profondeur de perçage correcte, et garantit ainsi un travail de parfaite qualité

L »assemblage sur une pièce centrale s »effectue de la même manière qu »en angle

Seule différence : il est nécessaire de réaliser avec la fraiseuse DOMINO DF 500 un trou traversant dans la pièce centrale pour y insérer la pièce d »assemblage

Les deux étagères peuvent ensuite être installées comme d »habitude

Grâce aux goupilles de serrage métalliques reliées, l »assemblage atteint la rigidité optimale et garantit une grande solidité au niveau de la cloison centrale

Les pièces d »assemblage conviennent à toutes les épaisseurs comprises entre 18 et 28 mm

Caractéristiques techniques

Ferrure d »assemblage (fraisage DOMINO 8 mm) : D8

Pfondeur de fraise DOMINO pour cloison latérale : 15,00 mm

Profondeur de fraise DOMINO pour fond : 28,00 mm

Diamètre de perçage dans le fond : 15,00 mm

Épaisseur de panneau : 18 28 mm
